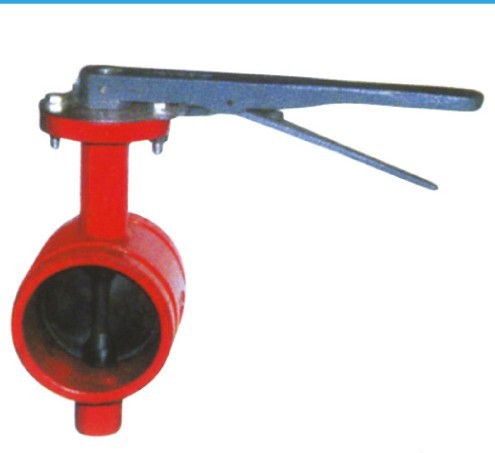

D81X/D381X溝槽式蝶閥介紹：D81X/D381X溝槽式蝶閥，溝槽式(卡箍)連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
D81X/D381X溝槽式蝶閥主要技術參數：
|
公稱壓力 |
1.O |
1.6 |
2.5 | |||
|
試驗壓力 |
殼體強度 |
1.5 |
2.4 |
3.75 | ||
|
密封性能 |
1.1 |
1.76 |
2.75 | |||
|
適用介質 |
產品類型 |
鑄鐵、球墨鑄鐵 | ||||
|
適用介質 |
水、水蒸汽、油品、空氣 | |||||
|
工作溫度 |
密封面材質 |
橡膠 |
乙腈橡膠 |
乙丙橡膠 | ||
|
工作溫度 |
≤60 |
≤80 |
≤250 | |||
D81X/D381X溝槽式蝶閥主要零件材料：
|
產品類型 |
材質 | |||
|
閥體 |
閥板 |
閥軸 |
密封面 | |
|
球墨鑄鐵 |
QT450 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46 |
D81X/D381X溝槽式蝶閥主要外形尺寸：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 | |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 | |||
|
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 | |||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 | |||
|
D381X D81X |
L |
88 |
90 |
96 |
115 |
- |
132 |
147 |
159 |
165 | ||
|
H1 |
60 |
75 |
80 |
94 |
- |
125 |
150 |
220 |
250 | |||
|
Ho |
220 |
245 |
270 |
300 |
- |
350 |
400 |
600 |
740 | |||
|
E |
245 |
245 |
245 |
245 |
- |
245 |
260 |
260 |
330 | |||
|
F |
65 |
65 |
65 |
65 |
- |
65 |
90 |
125 |
180 | |||
|
Do |
120 |
120 |
120 |
120 |
- |
140 |
140 |
140 |
240 | |||
