奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z741H-液動閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

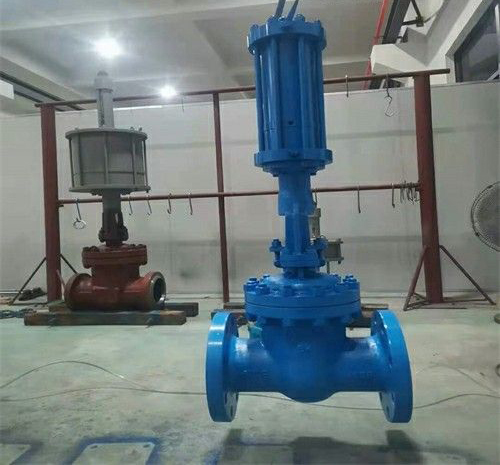

一、Z741H-液動閘閥產品簡介
的關閉件閘板是楔形的，密封面有銅合金與本體，使用楔形的目的是為了提高輔助的密封載荷。以使金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封。這樣，金屬密封的楔式閘閥所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封載荷往往不足以達到進口端密封。
楔式閘閥的閥體上設有導向機構.可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準.并使閘板在未達到關閉位置之前不與閥座摩擦.從而減少密封面的磨損。其缺點是楔式閘閥不能像帶導流孔的平板閘闊那樣能設置導流孔，且閥桿的熱膨脹也會使密封面過載。而且楔式閘閥的密封面比平板閘閥更容易夾雜流動介質所帶的固體順粒。橡膠密封的楔式閘閥能對帶微小顆粒的介質進行密封。像平板閘閥一樣，楔式閘閥也不適用于進行節流。主要是用于開關次數較少的場合。
楔式閘閥與平板閘閥相比，楔式閘閥使用的電動驅動裝置較為復雜，因?yàn)殡妱?dòng)驅動裝置限制的不是行程，而是轉矩。楔式閘閥必須有足夠大的關閉力矩，才能在閥門關閉時,使閘板楔入閥座達到密封。為了能在全壓差下開啟，并允許因閥門的零部件的熱膨脹而增加的啟閉力矩，驅動裝置必須有足夠的力矩裕量。
二、Z741H-液動閘閥產品工作原理
楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達密封的，使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封的楔式閘閥既能對高介質壓力，也能對低介質壓力進行密封。關閉時順時針旋轉閥桿，使閘板密封面和閥體密封面密合而達到密封。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封比壓受到介質的作用力往往不足以達到進口端密封。所以說金屬密封楔式閘閥屬單面強制密封。
三、Z741H-液動閘閥主要性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z741H-液動閘閥產品，請您根據Z741H-液動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、Z741H-液動閘閥產品簡介
的關閉件閘板是楔形的，密封面有銅合金與本體，使用楔形的目的是為了提高輔助的密封載荷。以使金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封。這樣，金屬密封的楔式閘閥所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封載荷往往不足以達到進口端密封。
楔式閘閥的閥體上設有導向機構.可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準.并使閘板在未達到關閉位置之前不與閥座摩擦.從而減少密封面的磨損。其缺點是楔式閘閥不能像帶導流孔的平板閘闊那樣能設置導流孔，且閥桿的熱膨脹也會使密封面過載。而且楔式閘閥的密封面比平板閘閥更容易夾雜流動介質所帶的固體順粒。橡膠密封的楔式閘閥能對帶微小顆粒的介質進行密封。像平板閘閥一樣，楔式閘閥也不適用于進行節流。主要是用于開關次數較少的場合。
楔式閘閥與平板閘閥相比，楔式閘閥使用的電動驅動裝置較為復雜，因?yàn)殡妱?dòng)驅動裝置限制的不是行程，而是轉矩。楔式閘閥必須有足夠大的關閉力矩，才能在閥門關閉時,使閘板楔入閥座達到密封。為了能在全壓差下開啟，并允許因閥門的零部件的熱膨脹而增加的啟閉力矩，驅動裝置必須有足夠的力矩裕量。
二、Z741H-液動閘閥產品工作原理
楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達密封的，使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封的楔式閘閥既能對高介質壓力，也能對低介質壓力進行密封。關閉時順時針旋轉閥桿，使閘板密封面和閥體密封面密合而達到密封。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封比壓受到介質的作用力往往不足以達到進口端密封。所以說金屬密封楔式閘閥屬單面強制密封。
三、Z741H-液動閘閥主要性能參數
| 主要性能參數 | ||||||||||
| 型號 | PN | 工作壓力 (Mpa) | 適用溫度 （℃） | 適用介質 | 材料 | |||||
| 閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 填料 | ||||||
| Z741T-10 | 10 | 1.0 | ≤80 | 水、蒸汽、油品等 | 灰鑄鐵 | 灰鑄鐵鑲或堆焊銅合金 | 灰鑄鐵或堆焊銅合金 | 碳素鋼或鉻不銹鋼 | 石棉石墨 | |
| Z741W-10 | 油品、煤氣等 | 然鑄鐵本體材料 | 然鑄鐵本體材料 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z741H-液動閘閥產品，請您根據Z741H-液動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
