奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z41F46-襯氟閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

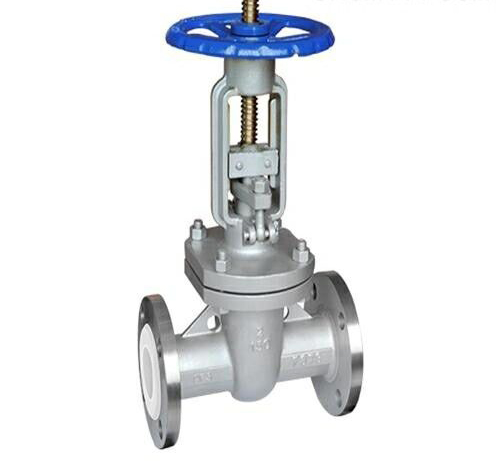

一、Z41F46-襯氟閘閥產品概述：
是本廠研制的適用于腐蝕性介質的閘閥。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，FEP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。
二、Z41F46-襯氟閘閥產品主要特點
1、整體包膠：閘板采用高品質的氟橡膠進行整體內、外包膠，不易脫落及彈性記憶佳。
2、平底式閘座：底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3、重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性
三、Z41F46-襯氟閘閥產品主要部件材質
四、Z41F46-襯氟閘閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z41F46-襯氟閘閥產品，請您根據Z41F46-襯氟閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、Z41F46-襯氟閘閥產品概述：
是本廠研制的適用于腐蝕性介質的閘閥。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，FEP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。
二、Z41F46-襯氟閘閥產品主要特點
1、整體包膠：閘板采用高品質的氟橡膠進行整體內、外包膠，不易脫落及彈性記憶佳。
2、平底式閘座：底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3、重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性
三、Z41F46-襯氟閘閥產品主要部件材質
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | G | P | R | PL | PL | ||
| 1 | 閥體 / 端蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體 / 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18NI12Mo2TI | 00Cr18NI10 | 00Cr17Ni14Mo2 |
| 3 | 襯里 / 閥座 | PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 ) | |||||
| 4 | 填料 / 壓蓋 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 5 | 填料 | 35 | 1Cr17NI2 | 1Cr17Ni2 | |||
| 6 | 活節螺栓 | ZCuA110Fa3 | ZCuA110Fa3 | ZCuA110Fa3 | |||
| 7 | 閥桿螺母 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 8 | 緊固螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 9 | 螺母 | 45 | 0Cr18NI9 | 0Cr18NI9 | |||
| 10 | 手 輪 | WCB | WCB | WCB |
四、Z41F46-襯氟閘閥產品主要結構尺寸
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | W | D0 | H | WT(Kg) |
PN0.6MPa | ||||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 | 5 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 | 6 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 | 7 |
| 32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 | 10 |
| 40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 | 18 |
| 50 | 2 | 250 | 140 | 110 | 90 | 16 | 4-Ф14 | 160 | 350 | 400 | 25 | |
| 65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 | 30 |
| 80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 | 43 |
| 100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 | 58 |
| 125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 | 100 |
| 150 | 6 | 350 | 260 | 225 | 200 | 3 | 20 | 8-Ф18 | 240 | 670 | 820 | 115 |
| 200 | 8 | 400 | 315 | 280 | 255 | 3 | 22 | 8-Ф18 | 240 | 815 | 1015 | 145 |
