奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多WZ41H-鍛鋼波紋管閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

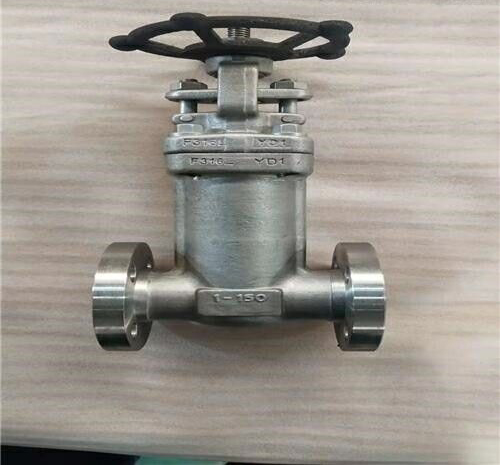

一、WZ41H-鍛鋼波紋管閘閥產品簡述
有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (304L夾柔性石墨制造)密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋。按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。
二、WZ41H-鍛鋼波紋管閘閥產品主要特點
波紋管閘閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄露，并符合國際密封標準。
三、WZ41H-鍛鋼波紋管閘閥產品主要部件材質
四、WZ41H-鍛鋼波紋管閘閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WZ41H-鍛鋼波紋管閘閥產品，請您根據WZ41H-鍛鋼波紋管閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、WZ41H-鍛鋼波紋管閘閥產品簡述
有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (304L夾柔性石墨制造)密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋。按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。
二、WZ41H-鍛鋼波紋管閘閥產品主要特點
波紋管閘閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄露，并符合國際密封標準。
三、WZ41H-鍛鋼波紋管閘閥產品主要部件材質
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304L | A182F316L | ||
| 1 | 閥體 | A105 | A182F22 | A182F304L | A182F316L |
| 2 | 閥瓣 | A276420 | A276304 | A276304L | A276316L |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304L | A182F316L |
| 波紋管 | SS | ||||
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A182F22 | A182F304L | A182F316L |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料壓套 | A276420 | A182F304 | ||
| 10 | 填料壓板 | A216WCB | A351CF8 | ||
| 12 | 閥桿螺母 | A276420 | |||
| 手輪 | A197 | ||||
| 13 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 銷釘 | A276420 | A182F304 | |||
| 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
| 螺母 | A1942H | A1944 | A1948 | A1948M | |
| 墊圈 | SS | ||||
| 14 | 銘牌 | ||||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
四、WZ41H-鍛鋼波紋管閘閥產品主要結構尺寸
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H開 | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
